دھات سے دھاتی والو

1. عمومی معلومات

1.1 اسکوپ

دستی کا اطلاق MF Triple Eccentric Butterfly Valve پر ہوتا ہے۔ ایکچیوٹرز اور دیگر پرزہ جات اس کتابچے میں صرف مختصراً متعارف کرائے گئے ہیں۔ اگر مزید تفصیلی معلومات درکار ہوں تو متعلقہ ایکچیویٹر مینوئل سے رجوع کریں۔

نوٹس:

خاص کام کے حالات میں والوز کا انتخاب اور استعمال کرتے وقت تفصیلات پر مجموعی طور پر غور کرنے کی ضرورت ہے۔ یہ ہدایت نامہ مختلف مصنوعات کی اقسام کی وجہ سے والوز کے استعمال کے تمام ممکنہ حالات کو متعارف نہیں کرایا ہے۔ اگر آپ کو والو کے استعمال کے بارے میں یقین نہیں ہے یا اگر یہ ہدایت نامہ موثر ہے تو مزید معلومات کے لیے ہم سے رابطہ کریں۔

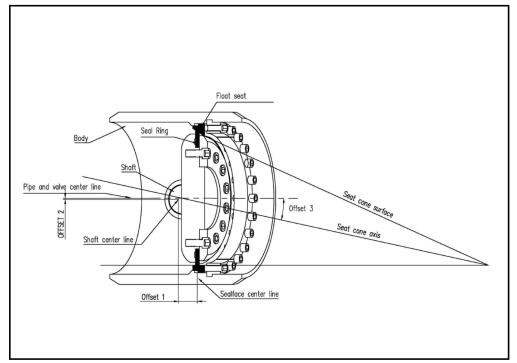

1.2 والو کا ڈھانچہ

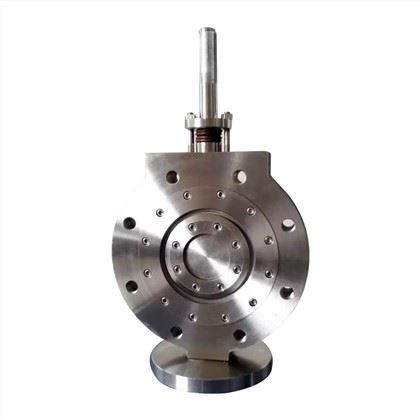

MF سیریز والو دھات سے دھاتی فلوٹنگ سیٹ بائی-ڈائریکشنل سیلنگ ٹرپل ایکسینٹرک بٹر فلائی والو ہے۔ M سے مراد فل میٹل بٹر فلائی والو اور F سے فلوٹنگ سیٹ بٹر فلائی والو ہے۔

والو جو جعلی سٹیل A105 سے بنا ہے اسے پہلے سے ہیٹنگ کیے بغیر براہ راست پائپوں میں ویلڈیڈ کیا جا سکتا ہے۔

والو کی تیرتی سیٹ ٹرپل سنکی بنیاد سے تیار ہوئی۔ جب بند والو میں درمیانے درجے کا بیک پریشر ہوتا ہے، تو حرکت پذیر فلوٹنگ سیٹ ڈسک کی طرف ہلکی سی حرکت کرے گی تاکہ سیٹ اور سیل کی انگوٹھی کے درمیان ایک اچھی فٹ کو یقینی بنایا جا سکے تاکہ بیک پریشر میں صفر رساو حاصل کیا جا سکے جیسا کہ مثبت بیٹھنے میں ہوتا ہے۔

بٹر فلائی ڈسک اور شافٹ پن کے ذریعے جڑے ہوئے ہیں۔

والو عام طور پر ہیٹنگ-سپلائی نیٹ ورک اور سٹیم پائپ نیٹ ورک پر لاگو ہوتا ہے، جو بنیادی طور پر کھولنے، بند کرنے اور ریگولیٹ کرنے میں کردار ادا کرتا ہے۔

1.4تکنیکی وضاحتیں کنکشن: BW دباؤ کی درجہ بندی: PN25

درجہ حرارت کی حد: -29 ڈگری پلس 425 ڈگری

بہاؤ کی سمت: اپ اسٹریم اور ڈاون اسٹریم دونوں مجوزہ تنصیب کی سمت:

بڑا تیر سگ ماہی کی مرکزی سمت کی طرف اشارہ کرتا ہے چھوٹا تیر چھوٹی سگ ماہی سمت کی طرف اشارہ کرتا ہے۔

1.5 حفاظتی اقدامات انتباہ:

استعمال میں والو پیرامیٹرز کی حد سے تجاوز نہ کریں!

استعمال میں والو کے پیرامیٹرز کی حد سے تجاوز کرنے سے والو کو نقصان پہنچ سکتا ہے اور دباؤ سے بے قابو ریلیف ہو سکتا ہے جس کے نتیجے میں حفاظتی حادثہ ہو سکتا ہے۔

انتباہ:

پائپ لائن میں دباؤ کے تحت والو کو نہ ہٹائیں اور نہ ہی منتقل کریں۔ دباؤ کے تحت والو کو ہٹانا اور حرکت دینا بے قابو دباؤ سے نجات کا سبب بن سکتا ہے۔ والو کو ہٹانے سے پہلے، دباؤ چھوڑنے اور درمیانے درجے کو خالی کرنے کے لیے پائپ لائن میں متعلقہ اجزاء کو ہٹا دیں۔ لوگوں اور ماحول کو زہر آلود ہونے سے روکنے کے لیے پہلے اس بات کو یقینی بنائیں کہ یہ پائپ لائن میں کون سا میڈیم ہے۔ اس بات کو یقینی بنائیں کہ بحالی کے دوران پائپ لائن میں کوئی چیز داخل نہ ہو، بصورت دیگر یہ والو کو نقصان پہنچا سکتا ہے یا حفاظتی حادثے کا سبب بن سکتا ہے۔

انتباہ:

تتلی ڈسک کی کاٹنے کی حرکت پر غور کریں!

اپنے ہاتھوں، جسم کے دیگر حصوں، اوزاروں اور دیگر سامان کو سیال راستے کھولنے سے دور رکھیں۔ اس بات کو یقینی بنائیں کہ پائپ لائن میں کوئی غیر ملکی مادہ نہ ہو۔ جب والو کو چلایا جا رہا ہو تو بٹر فلائی ڈسک کاٹنے والے آلے کی طرح کام کرتی ہے۔ جب والو کو منتقل کیا جا رہا ہو تو بٹر فلائی ڈسک بدل سکتی ہے۔ والو کی مرمت میں ایکچیویٹر کو بند کریں یا ہٹا دیں، ورنہ یہ والو کو نقصان پہنچا سکتا ہے یا حفاظتی حادثے کا سبب بن سکتا ہے۔

انتباہ:

شور کو نوٹ کریں!

والو پائپ لائن میں شور کر سکتا ہے اور شور کی سطح کام کرنے کے حالات پر مبنی ہے۔

انتباہ:

والو کے زیادہ گرم ہونے پر غور کریں!

والو کا جسم استعمال میں زیادہ گرم ہو جائے گا جب میڈیم زیادہ درجہ حرارت والا پانی یا زیادہ درجہ حرارت والی بھاپ ہو۔ لوگوں کو جلنے سے روکنے کے لیے محتاط رہیں۔

انتباہ:

والو کو اٹھاتے یا پیک کرتے وقت اس کا وزن جانیں۔

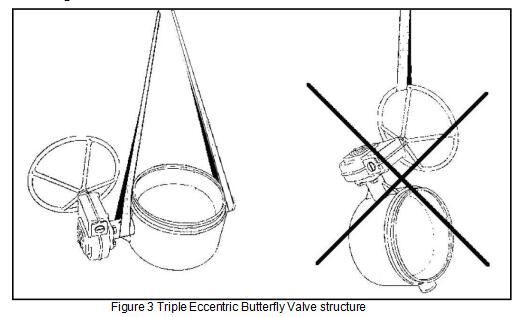

والو کو اس کے ایکچیویٹر، پوزیشنر، حد کے سوئچز یا پائپ لائن کے ذریعے نہ اٹھائیں۔ والو کو اس کے لگ (اگر کوئی ہے) کے ذریعے یا والو کے جسم سے مضبوطی سے جکڑے ہوئے رسیوں سے اٹھائیں (جیسا کہ شکل 3 میں دکھایا گیا ہے)۔ بصورت دیگر گرنے والے حصے والو یا حفاظتی حادثے کو نقصان پہنچا سکتے ہیں۔

نوٹس:

بٹر فلائی ڈسک کو 90 ڈگری سے زیادہ نہ گھمائیں، ورنہ یہ والو کو نقصان پہنچا سکتی ہے۔ بٹر فلائی ڈسک کا گردشی زاویہ 0 ڈگری سے 90 ڈگری تک ڈیزائن کیا گیا ہے۔

نوٹس:

اگر صارفین کو اس قسم کے والوز کے ساتھ پریشر ٹیسٹ کرنے کی ضرورت ہے، تو براہ کرم سگ ماہی کے پرزوں (سیل کی انگوٹھی اور سیٹ) پر توجہ دیں، ہوا یا پانی میں کوئی بھی چھوٹا سا ذرات ناقابل تلافی نقصان کا باعث بن سکتا ہے۔ سیلنگ پی آرٹس پر چھوٹے ذرات کو چیک کرنے کا بہترین طریقہ آنکھ سے نہیں بلکہ ہاتھوں کو چھونے سے ہے۔

2. ٹرانسپورٹیشن، شپنگ اور اسٹوریج

نقل و حمل میں ممکنہ نتیجے میں نقصان کا پتہ لگانے کے لیے والو اور متعلقہ اجزاء کی جانچ کریں۔ والو کو احتیاط سے رکھا جانا چاہیے، ترجیحاً تنصیب سے پہلے خشک کمرے میں۔

تنصیب سے پہلے، والو کو تنصیب کی پوزیشن میں نہ رکھیں یا بندرگاہ میں محافظ کو نہ ہٹا دیں۔

والو کو ڈیلیوری کے دوران بند کر دینا چاہیے اور اسٹوریج میں تھوڑا سا بند کر دینا چاہیے۔

3. انسٹالیشن

3.1 عام اصول انتباہ:

والو کو اٹھاتے یا پیک کرتے وقت اس کا وزن جانیں۔ جیسا کہ شکل 3 میں دکھایا گیا ہے اس پر عمل کریں۔

پورٹ میں محافظ کو ہٹا دیں اور چیک کریں کہ آیا والو خراب ہے اور اندر سے صاف ہے۔

اگر مینوفیکچرر نے ڈیلیوری سے پہلے انسٹال کر لیا ہو تو انسٹالیشن سے پہلے ایکچیویٹر کو منتقل نہ کریں۔

ایکچیویٹر کو حرکت دینے کے بعد اسے غلط طریقے سے انسٹال کرنا یا ایڈجسٹ کرنا والو یا لیک کو نقصان پہنچا سکتا ہے۔

پائپ لائن میں ویلڈنگ کرنے سے پہلے والو کو مکمل طور پر بند کر دیں۔ والو کو پائپ لائن پر اٹھائیں جیسا کہ شکل 3 میں دکھایا گیا ہے۔ سیکشن 15 میں حفاظتی اقدامات پر عمل کرنے میں محتاط رہیں۔

اگر والو کو عمودی لائن میں ویلڈنگ کیا جا رہا ہے، تو والو کو بند کر دیں اور اس کی سطح کو 50 ملی میٹر کے واٹر کشن سے ڈھانپیں تاکہ ویلڈنگ کے چھڑکنے اور سیٹ یا سیلنگ کی سطح کو پہنچنے والے نقصان کو روکا جا سکے جو بہاؤ کی وجہ سے ہوتا ہے۔

والو کو شافٹ کے ساتھ افقی پوزیشن یا عمودی پوزیشن پر انسٹال کیا جاسکتا ہے۔ یہ سفارش کی جاتی ہے کہ سگ ماہی کی مرکزی سمت کو بڑے تیر سے اور چھوٹی سگ ماہی کی سمت چھوٹے تیر سے کریں۔

جب والو کو مرکزی حرارتی نظام میں نصب کیا جائے گا تو آکسیجن والا پانی یا ہوا آؤٹ لیٹ کے سنکنرن کو تیز کرے گا۔ سنکنرن کو روکنے کے لیے، والو کے پیچھے والے حصے کو خالی کریں اور اسے آکسیجن-مفت گرم پانی سے بھریں (جیسا کہ تصویر 4 میں دکھایا گیا ہے)۔

5. ایکچیویٹر کو ہٹانا اور انسٹال کرنا

5.1 عام اصول انتباہ:

والو کو اٹھانے یا پیک کرنے سے پہلے اس کا وزن سیکھیں۔

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the  instruction for installing gear. see   the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2 ایکچیویٹر (گیئر) وارننگ کو ہٹا دیں:

پائپ لائن کی وجہ سے ممکنہ متحرک ٹارک کی وجہ سے دباؤ کے تحت والو سے ایکچوایٹر کو نہ ہٹائیں!

نوٹس:

ان انسٹال کرنے سے پہلے ایکچیویٹر کی پوزیشن کو نوٹ کریں تاکہ مناسب دوبارہ انسٹالیشن کو یقینی بنایا جا سکے۔

ایکچیویٹر عام طور پر مینوفیکچرر کے ذریعہ تمام محدود گری دار میوے کے پیش سیٹ کے ساتھ نصب کیا جاتا ہے۔

1. پائپ لائن میں درمیانے درجے کے دباؤ کو بند کریں تاکہ یہ یقینی بنایا جا سکے کہ والو بغیر دباؤ کے ہے۔

2. ایکچیویٹر اور کنیکٹنگ یوک کے درمیان سکرو کو ہٹانا۔

3. ایکچیویٹر کو ہٹانے کے لیے مناسب ٹولز اور لفٹنگ-آلات کا استعمال کریں۔

4. اگر کوئی ہو تو جوئے اور جوڑے کو ہٹا دیں۔

5.3 والو پر ایکچیویٹر (ٹربائن) انسٹال کرنا۔ 1. جوئے اور والو کو جمع کریں (اگر کوئی ہو)۔

2. چیک کریں اور یقینی بنائیں کہ ایکچیویٹر انسٹال کرنے سے پہلے والو بند ہے۔

3. کسی بھی اٹیچمنٹ کو فلش کریں جو شافٹ اور چابیاں سے دور انسٹالیشن کو متاثر کر سکتا ہو۔

4. اگر ایکچیویٹر اور شافٹ کے درمیان شافٹ آستین کی ضرورت ہو تو اسے ان پٹ شافٹ کے اوپری حصے پر نصب کیا جانا چاہیے۔

5. جب والو بند ہو تو شافٹ پر کلیدی راستہ بٹر فلائی ڈسک کی سطح پر عمودی ہونا چاہئے۔

6. اس بات کو یقینی بنائیں کہ ایکچیویٹر کا آؤٹ پٹ شافٹ ہول ایکچیویٹر کے پہیے کے استعمال کے ساتھ والو اسٹیم ان پٹ اینڈ کے ساتھ مطابقت رکھتا ہے۔

7. ایکچیویٹر کو مسلسل لہرائیں اور چیک کریں کہ آیا ایکچیویٹر ٹھیک سے انسٹال ہوا ہے۔

8. توسیعی تنے کی جسامت (اگر ضرورت ہو) والو بنانے والے سے بات کی جانی چاہیے،

6 دیکھ بھال کے لیے خصوصی آلات کی ضرورت نہیں ہے۔

7 متبادل حصوں کا آرڈر

متبادل حصوں کا آرڈر دیتے وقت درج ذیل معلومات کی ضرورت ہوتی ہے:

والو کی قسم، آرڈر نمبر اور سیریل نمبر (والو کے جسم پر سٹیمپ)

نمبر اور ڈرائنگ پر حصے کا نام اور اس کی مطلوبہ مقدار۔

وہ معلومات متعلقہ والو آرڈرنگ دستاویزات سے حاصل کی جا سکتی ہیں۔

(مواد کا کچھ حصہ آرڈر کی اصل تصدیقی ڈرائنگ سے مشروط ہے جبکہ اس مینول میں اجزاء کے لیے مواد کے انتخاب کی محض سفارش کی گئی ہے)
