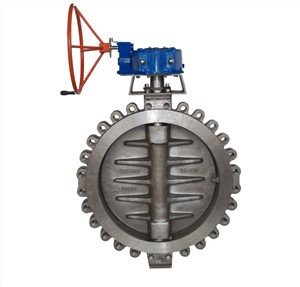

ٹرپل آفسیٹ میٹل سے میٹل بٹر فلائی والو

◆ API وضاحتیں

جیسا کہ ہم سب جانتے ہیں، API609 درحقیقت اہم صنعتی پائپ لائنوں میں استعمال ہونے والے والوز کے لیے بین الاقوامی معیار بن گیا ہے۔ Xinluoke API609 تصریحات کے تازہ ترین ورژن کے مطابق سختی سے ڈیزائن اور تیار کیا گیا ہے۔ زیادہ قیمتی بات یہ ہے کہ Xinluoke Butterfly valve کا بنیادی ڈیزائن API تفصیلات تک محدود نہیں ہے۔ یہ BS5155، ANSI B 16.34، ASME SEC VIII اور دیگر اہم خصوصیات سے مطابقت رکھتا ہے۔ یہ یقینی بناتا ہے کہ Xinluoke بٹر فلائی والو کو تمام صنعتی شعبوں میں استعمال کیا جا سکتا ہے۔ مفید

◆ دو سمت سگ ماہی ڈیزائن

تھری سنکی دھات کی سخت مہر والی تتلی والو دو طرفہ سگ ماہی کو محسوس کرتا ہے، اور دونوں سمتوں میں دباؤ کو برداشت کرسکتا ہے، اور جب دباؤ مثبت یا ریورس ہوتا ہے تو کوئی اندرونی رساو نہیں ہوتا ہے۔

◆ ڈبل حفاظتی ڈھانچہ

API609 تصریحات کے ساتھ سختی کے ساتھ، سیال کے دباؤ اور درجہ حرارت کے اثر و رسوخ کی وجہ سے تتلی پلیٹ کی خرابی کو روکنے کے لیے، والو اسٹیم کی نقل مکانی، اور سیل کرنے والی سطح کی روک تھام کے لیے، اوپری حصے پر دو آزاد تھرسٹ رِنگ نصب کیے گئے ہیں۔ تیتلی پلیٹ کے نچلے حصے۔ کسی بھی کام کے حالات کے تحت والو کے عام آپریشن کو یقینی بنائیں؛

ایک ہی وقت میں، نامعلوم وجوہات کی وجہ سے والو اسٹیم کو پہنچنے والے نقصان کی وجہ سے ہونے والے غیر متوقع حادثات کو روکنے کے لیے، والو کے نچلے سرے کے اندر اور باہر دو آزاد والو اسٹیم فلائی آؤٹ سے بچاؤ کے طریقہ کار کو ڈیزائن کیا گیا ہے، جو دباؤ کی ضمانت بھی دیتا ہے۔ طرف سے تیتلی والو کی سطح. 2500 پاؤنڈ تک حاصل کریں۔

◆ کوئی ڈیڈ زون ڈیزائن نہیں۔

ڈیزائن کے عمل میں، کنٹرول کے شعبے میں درخواست کے مسائل پر خصوصی توجہ دی گئی، اور ٹرپل سنکی تتلی والو کے سگ ماہی اصول کو مکمل طور پر استعمال کیا گیا تاکہ ڈیڈ زون کے بغیر کھلے زاویہ کے ڈیزائن کو حاصل کیا جا سکے، اس طرح کھلنے کے وقت عام چھلانگ کے رجحان کو ختم کیا گیا۔ عام والوز. مختلف غیر مستحکم عوامل جیسے کہ والو کی کم اوپننگ رینج میں رگڑ کی وجہ سے والو کو ایڈجسٹ کرنے میں ناکامی کو ختم کرتا ہے، یعنی ڈیڈ زون (نان سینسنگ بینڈ) کو ختم کرتا ہے، جس کا مطلب ہے کہ Xinluoke بٹر فلائی والو تقریباً { سے شروع ہو سکتا ہے۔ {1}} کھلنا۔ کھلنے کے 90 ڈگری تک علاقے کو کنٹرول کریں۔ عام کنٹرول کا تناسب عام بٹر فلائی والوز سے 2 گنا زیادہ ہے، اور سب سے زیادہ کنٹرول ریشو 100:1 تک زیادہ ہو سکتا ہے۔ یہ Xinluoke Butterfly والو کے بطور کنٹرول والو کے استعمال کے لیے اچھے حالات پیدا کرتا ہے، خاص طور پر جب قطر بڑا ہو، شٹ آف والو کی قیمت بہت زیادہ ہوتی ہے، اور شٹ آف والو صفر رساو حاصل نہیں کر سکتا۔ اسے ایسے حالات میں بند کرنا چاہیے جن میں ہنگامی بندش کی ضرورت ہوتی ہے۔ والو کے سائیڈ پر ایک شٹ آف والو نصب ہے، اور Xinluoke بٹر فلائی والو کنٹرول اور شٹ آف کو مربوط کرتا ہے، اور اس کی توانائی کی بچت انتہائی متاثر کن ہے۔

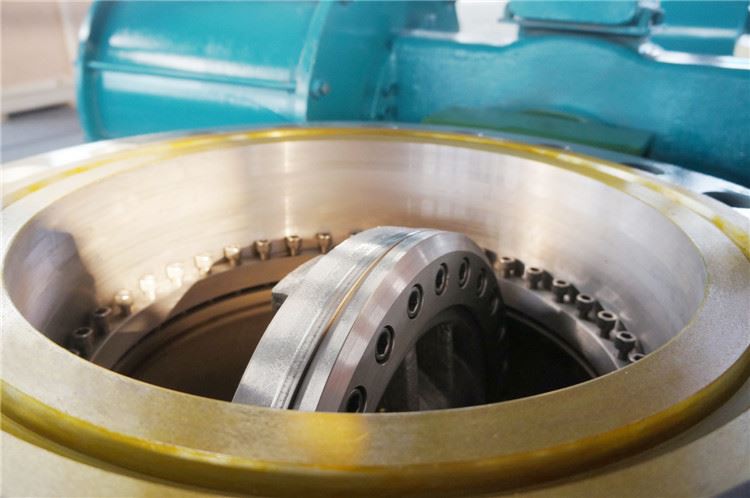

◆ والو سیٹ کا ڈھانچہ

ٹرپل سنکی تتلی والوز کے لیے والو سیٹ کی تنصیب کے دو ڈھانچے ہیں۔ ان میں سے زیادہ تر لیمینیٹڈ سٹینلیس سٹیل کی چادریں اور گریفائٹ کی چادریں ہیں جو بٹر فلائی پلیٹ پر لگائی جائیں گی۔ سگ ماہی کی سطح آسانی سے سیالوں سے مٹ جاتی ہے، اور والو سیٹ کی سروس لائف بہت مختصر ہے۔ لیکن Xinluoke تیتلی والو تمام دھاتی مرکب سٹیل جعلی والو سیٹ ڈھانچہ کو اپناتا ہے. اس کے فوائد میں کٹاؤ مزاحمت، پہننے کی مزاحمت، اعلی درجہ حرارت اور دباؤ کی مزاحمت، اور طویل سروس لائف ہیں، جو ڈبل سنکی تتلی والوز یا دیگر ٹرپل سنکی تتلی والوز کے لیے ناقابل تصور ہے۔

◆ بدلنے والا سگ ماہی جوڑا

Xinluoke بٹر فلائی والو کی سگ ماہی جوڑی منفرد ہے۔ چونکہ بٹر فلائی پلیٹ اور بٹر فلائی پلیٹ کی سگ ماہی کی سطح آزاد ہیں، اس لیے والو سیٹ اور والو باڈی بھی خود مختار ہیں، اس لیے بٹر فلائی پلیٹ کی سگ ماہی کی سطح اور والو سیٹ کو ایک ہی وقت میں تبدیل کیا جا سکتا ہے، یعنی ، جب تتلی پلیٹ کو سیل کر دیا جاتا ہے جب سطح یا والو سیٹ کو نقصان پہنچتا ہے، تو اسے مینوفیکچرنگ پلانٹ میں واپس لے جانے یا والو کو جدا کرنے کے لیے جلدی کرنے کی ضرورت نہیں ہے، بس بٹرفلائی پلیٹ سیل کرنے والی سطح اور والو سیٹ کو تبدیل کریں۔ یہ نہ صرف دیکھ بھال کے اخراجات کو بہت کم کرتا ہے، بلکہ دیکھ بھال کے اوقات کار اور اوور ہالز کو بھی بہت کم کرتا ہے۔ شدت اور دشواری۔

◆ متوازن فکسڈ ڈھانچہ

ٹرپل سنکی تتلی والو کی سگ ماہی کی سطح کی شکل اور خصوصیات سے شروع ہو کر، Xinluoke بٹر فلائی والو کی سگ ماہی جوڑی ایک متوازن ڈسٹری بیوشن فکسنگ طریقہ اپناتی ہے، جس میں نہ صرف درست پوزیشننگ ہوتی ہے، بلکہ ہر بولٹ کو متوازن قوت حاصل ہوتی ہے، جس سے روک تھام ہوتی ہے۔ غیر مساوی کشیدگی کی تقسیم. سگ ماہی کا جوڑا ڈھیلا اور رس رہا ہے۔

◆ اندرونی ریفریکٹری ڈھانچہ

بہت سے والوز کا دعویٰ ہے کہ وہ آگ سے بچنے والا ڈھانچہ رکھتے ہیں، لیکن ان میں سے زیادہ تر رساو کو کم کرنے کے لیے نرم اور سخت ڈبل سیٹ کا ڈھانچہ استعمال کرتے ہیں۔ درحقیقت، یہ بہت خطرناک ہے کیونکہ نرم مہر والی سیٹ کا نامکمل دہن دھات کو سیٹ کو سہارا دینے کا سبب بنے گا۔ تناؤ، درجہ حرارت کا فرق اور اخترتی ریفریکٹری فنکشن کو ناکام بنا دے گی۔ لہذا، یورپ اور امریکہ آہستہ آہستہ اس قسم کے جھوٹے ریفریکٹری والو کو ختم کر رہے ہیں۔ چونکہ اس کا رساو صفر ہے، اس لیے اسے نرم مہر کی مدد کی ضرورت نہیں ہے، اور یہ ایک حقیقی آگ سے بچنے والا ڈھانچہ ہے۔

◆ متحرک لوڈ پیکنگ سسٹم

والو کے رساو کے معاملے میں، روایتی طور پر، والو سیٹ کا رساو اکثر مرتکز ہوتا ہے، یعنی اندرونی رساو، اور پیکنگ حصے کی رساو، یعنی بیرونی رساو کو نظر انداز کیا جاتا ہے۔ درحقیقت یہ ایک ناقابل تردید حقیقت ہے کہ عصری معاشرے میں جہاں ماحولیاتی مسائل کو اہمیت دی جا رہی ہے، وہاں رساو اندرونی رساو سے کہیں زیادہ نقصان دہ ہے۔ ٹرپل سنکی تتلی والو ایک روٹری قسم کا والو ہے، اور اس کے تنوں کی حرکت صرف 90 ڈگری گردش ہے۔ گیٹ والوز اور گلوب والوز کی والو اسٹیم موومنٹ کے مقابلے میں، جو کہ سرپل ملٹی ٹرن ریپروکیٹ حرکتیں ہیں، پیکنگ والے حصے پر پہننے کی ڈگری بہت کم ہے۔ سروس کی زندگی بہت لمبی ہے، اور بیرونی رساو کی روک تھام کے ڈھانچے جیسے پیکنگ سیل کے لیے متحرک لوڈ کا معیاری ڈیزائن اپنایا گیا ہے، تاکہ جب بیرونی رساو کا ٹیسٹ کیا جائے تو معیاری سگ ماہی کی کارکردگی 100ppm سے کم ہونے کی ضمانت دی جا سکے۔ EPA21 وضاحتیں ان تمام اشاریوں کا مطلب یہ ہے کہ اسے مختلف شعبوں جیسے کیمیکل انڈسٹری میں زہریلے اور خطرناک میڈیا پائپ لائنوں میں استعمال کیا جا سکتا ہے۔

خلاصہ طور پر، ٹرپل سنکی تتلی والو، جدید ترین والو ٹیکنالوجی کے کرسٹلائزیشن کے طور پر، مختلف والوز کے فوائد سے فائدہ اٹھائے گا اور مختلف والوز کی خامیوں سے بچائے گا، اور یہ یقینی طور پر صارفین اور ڈیزائنرز کی طرف سے زیادہ سے زیادہ توجہ حاصل کرے گا۔ زیادہ سے زیادہ دباؤ کی سطح 2500 پاؤنڈ تک پہنچ سکتی ہے، معیاری کیلیبر 48 انچ تک پہنچ سکتی ہے، اور کلیمپ، لگ، فلینج، بٹ ویلڈنگ، مختلف ساختی لمبائی وغیرہ کو مساوی کیا جا سکتا ہے، اور بٹر فلائی والو مواد کے بڑے انتخاب کی وجہ سے، ہائی اور کم درجہ حرارت، مختلف تیزاب، الکلیس اور دیگر corrosive میڈیا بھی آزادانہ جواب دے سکتے ہیں۔ خاص طور پر بڑے قطر کے لحاظ سے، صفر رساو کے اپنے فائدے کے ساتھ، یہ مسلسل بڑے گیٹ والوز اور بال والوز کو شٹ آف والوز میں بدل رہا ہے۔ اسی طرح، اپنے بہترین کنٹرول فنکشن کے ساتھ، کنٹرول والو مسلسل بڑے سٹاپ والو کی جگہ لے رہا ہے۔

◆ ڈیزائن اور تیاری: ANSI16.34, BS 5155, JIS B2071, DIN 3354۔

◆ آمنے سامنے طول و عرض: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002۔

◆ کنارے والے سرے: ANSI B16.5, MSS-SP-44, ISO 7005,BS 4504۔

◆ بٹ ویلڈ اینڈز: ANSI B16.25۔

◆ پریشر ٹیسٹ: API 598, ISO 5208, BS 5146۔

◆ اعلی سختی، کٹاؤ کے خلاف مزاحمت، پہننے کی مزاحمت، اعلی درجہ حرارت کی مزاحمت

◆ مرکب سٹیل HRC30-45 ڈگری

◆ سٹیلائٹ مرکب HRC40-60 ڈگری

◆ ٹنگسٹن کاربائیڈ HRC 70 ڈگری یا اس سے زیادہ

◆ باڈی اینڈ ڈسک: کاربن اسٹیل (WCB، LCB)

◆ سٹینلیس سٹیل(CF8,CF8M,CF3,CF3M)/

◆ ڈوپلیکس سٹینلیس سٹیل (4A,5A,6A)/

◆ ہیسٹیلوائے مرکب (N-12MV,CW-12MW,CW-2M) /

◆ انکونل مرکب (CY-40,CW-6MC) /

◆ مونیل مرکب (M35-1) /

◆ ایلومینیم کانسی کا مرکب (C95400,C95500,C95800,AB2C)

◆ تنا: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ ڈسک سیلنگ: A105+Nitriding / A105+STL / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+ STL

◆ باڈی سیٹ: A105+Nitriding / A105+STL / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+ STL
